Nghiền Trục Là Gì? Cấu Tạo Máy Nghiền Trục

Máy nghiền trục là thiết bị dùng để giảm kích thước vật liệu bằng lực ép – nén thông qua hai trục quay ngược chiều nhau, ép chặt vật liệu nằm giữa chúng. Đây là phương pháp nghiền cơ học hiệu quả với các loại vật liệu có độ cứng trung bình trở xuống, đặc biệt khi cần kiểm soát tốt kích thước hạt đầu ra.

Tên tiếng Anh của máy nghiền trục là Roll Crusher, thường được sử dụng trong các ngành: Chế biến khoáng sản (nghiền quặng mềm, than); Vật liệu xây dựng (đá vôi, clinker); Tái chế vật liệu (thủy tinh, gạch, đất sét cứng); Sản xuất phân bón, xi măng, hóa chất. Như vậy trong dây chuyền nghiền đá nghiền cát nhân tạo, máy nghiền trục ít phổ biến hơn so với các loại máy nghiền côn, VSI, máy nghiền hàm, búa…

Tổng quan về máy nghiền trục

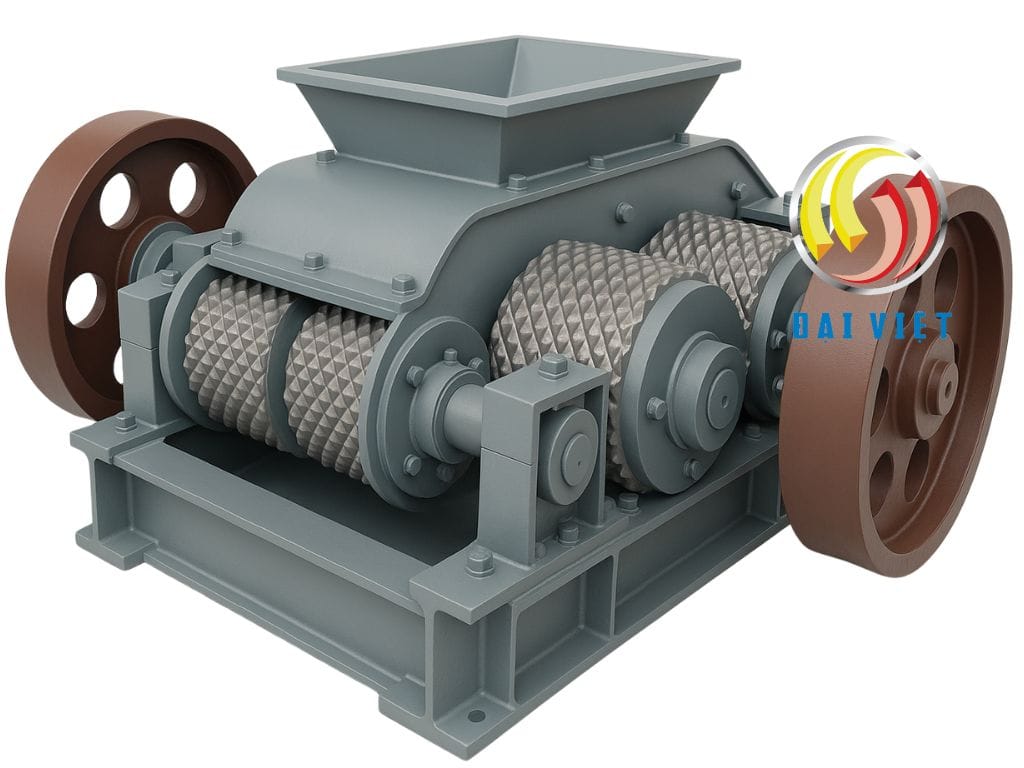

Ảnh minh họa: Mô hình máy nghiền trục công nghệ nghiền trục

Cấu tạo máy nghiền trục

Máy nghiền trục có thiết kế đơn giản nhưng chắc chắn, có bộ phận chính là 2 trục nghiền. Hai trục nghiền được chế tạo bằng thép hợp kim chịu mài mòn cao. Loại trục nghiền trơn thường dùng nghiền cho các loại sản phẩm mịn, vật liệu không quá cứng. Còn trục có răng tạo lực cắt phá mạnh hơn, thích hợp cho loại vật liệu cứng và cấu trúc cứng giòn. Trong dây chuyền nghiền đá nghiền cát nhân tạo thường sử dụng loại nghiền trục trơn cho dòng đá vôi mềm, nhưng cũng rất hiếm khi được sử dụng. Máy nghiền trục ít được sử dụng trong dây chuyền nghiền đá cát xây dựng.

Ngoài trục nghiền là bộ phận chính của máy nghiền trục, hệ thống truyền động gồm động cơ điện, hộp giảm tốc và bánh răng truyền động tới hai trục cũng rất quan trọng. Các trục quay ngược chiều nhau để cuốn vật liệu vào giữa. Ngoài ra, bộ phận khung vỏ của máy nghiền trục được làm từ thép tấm hàn hoặc đúc liền khối, chịu lực tốt và giúp giữ ổn định vị trí trục khi hoạt động. Hệ thống điều chỉnh khe hở tạo khoảng cách giữa 2 trục, đảm bảo kích thước hạt đầu ra bằng cơ khí hoặc thủy lực. Bộ phận bảo vệ quá tải dùng lò xo hoặc thủy lực để đẩy trục ra ngoài khi gặp vật liệu quá cứng giúp bảo vệ trục và động cơ khỏi hư hỏng.

Nguyên lý hoạt động của máy nghiền trục

Vật liệu rơi từ phễu nạp xuống hai trục quay ngược chiều. Trục cuốn vật liệu vào giữa và tạo áp lực ép mạnh. Vật liệu bị vỡ ra thành các mảnh nhỏ theo khe hở đã chỉnh trước. Sản phẩm rơi xuống dưới, đi tiếp vào thiết bị sàng hoặc khâu tiếp theo. Vật liệu (thường là đá đầu vào kích thước 10 – 40 mm) được cấp vào phần trên của máy. Dưới tác dụng của trọng lực và lực kéo của hai trục quay ngược chiều, đá bị cuốn vào khe giữa hai trục và bị nghiền vỡ nhờ lực nén ép. Sản phẩm đầu ra sẽ có kích thước nhỏ hơn, thường từ 0 – 5 mm hoặc theo điều chỉnh khe nghiền.

Hình ảnh cấu tạo trục đứng của máy nghiền cát – Ảnh minh họa: Nghiền trục là gì? Cấu tạo máy nghiền trục

Trong dây chuyền nghiền đá nghiền cát nhân tạo, máy nghiền trục có cấu tạo đơn giản, dễ vận hành, bảo trì, độ bền cao, ít hỏng vặt. Máy kiểm soát tốt kích thước sản phẩm đầu ra. Ít bụi, tiếng ồn thấp hơn nghiền va đập, có thể nghiền vật liệu ẩm vừa phải. Tuy nhiên các loại vật liệu đá cứng như granite, bazan… máy nghiền trục không nghiền được và hiệu suất nghiền thấp hơn máy nghiền côn và VSI. Khi vật liệu có lẫn sắt, dễ làm mòn răng trục hoặc kẹt máy.

Nghiền trục khác nghiền côn, nghiền hàm, nghiền VSI như thế nào?

Hình ảnh cấu tạo máy nghiền cát trục đứng Đại Việt cung cấp – Ảnh minh họa: Nghiền trục là gì? Cấu tạo máy nghiền trục

Máy nghiền trục có cơ chế nghiền ép – nén giữa hai trục quay ngược chiều nhau, chỉ sử dụng được cho các dạng vật liệu mềm. Thường gọi máy nghiền trục ngang.
Máy nghiền hàm có cơ chế nghiền ép – nén vật liệu giữa hàm cố định và hàm động.
Máy nghiền phản kích có cơ chế nghiền va đập tốc độ cao, vật liệu đập vào tấm phản kích.
Máy nghiền côn có cơ chế nghiền ép vỡ giữa 2 nón côn trên và dưới để làm nhỏ vật liệu.
Máy nghiền VSI còn gọi là máy nghiền trục đứng có cơ chế nghiền va đập tốc độ cao với tấm đệm hoặc giữa các vật liệu với nhau. Xem thêm: Cấu tạo máy nghiền cát trục đứng.

Xem video nguyên lý hoạt động của các loại máy nghiền đá xây dựng phổ biến hiện nay tại đây!

Kết luận

Dù máy nghiền trục ít được sử dụng trong dây chuyền nghiền đá nghiền cát nhân tạo hiện nay vì công nghệ nghiền cũ, chưa tối ưu tốt bằng các loại công nghệ nghiền đá mới như VSI, côn, kẹp hàm, phản kích. Tuy nhiên lại được ứng dụng rộng rãi trong các ngành hàng khác như nghiền khoáng sản than đá, than cốc, đá vôi, quặng sắt, đá thạch anh và quặng lưu huỳnh thành nhỏ và mịn hay sản xuất phân bón, xi măng, tái chế… Nếu doanh nghiệp đang có nhu cầu đầu tư máy nghiền đá cát nhân tạo với công nghệ nghiền hiện đại, hiệu suất cao, tiết kiệm chi phí vận hành, liên hệ ngay với Đại Việt 0911.628.628 để được tư vấn hỗ trợ nhanh chóng!
