Trạm trộn bê tông nhựa nóng LB Series

Trong bối cảnh ngành giao thông đẩy mạnh đầu tư hạ tầng, lựa chọn trạm trộn bê tông nhựa nóng có năng suất cao, vận hành bền bỉ và tiết kiệm nhiên liệu trở thành ưu tiên hàng đầu của các nhà thầu. Dòng trạm trộn bê tông nhựa nóng LB Series do Đại Việt cung cấp là giải pháp tối ưu, áp dụng công nghệ mô-đun hiện đại, đảm bảo chất lượng bê tông nhựa đồng đều, ổn định và đạt chuẩn thi công.

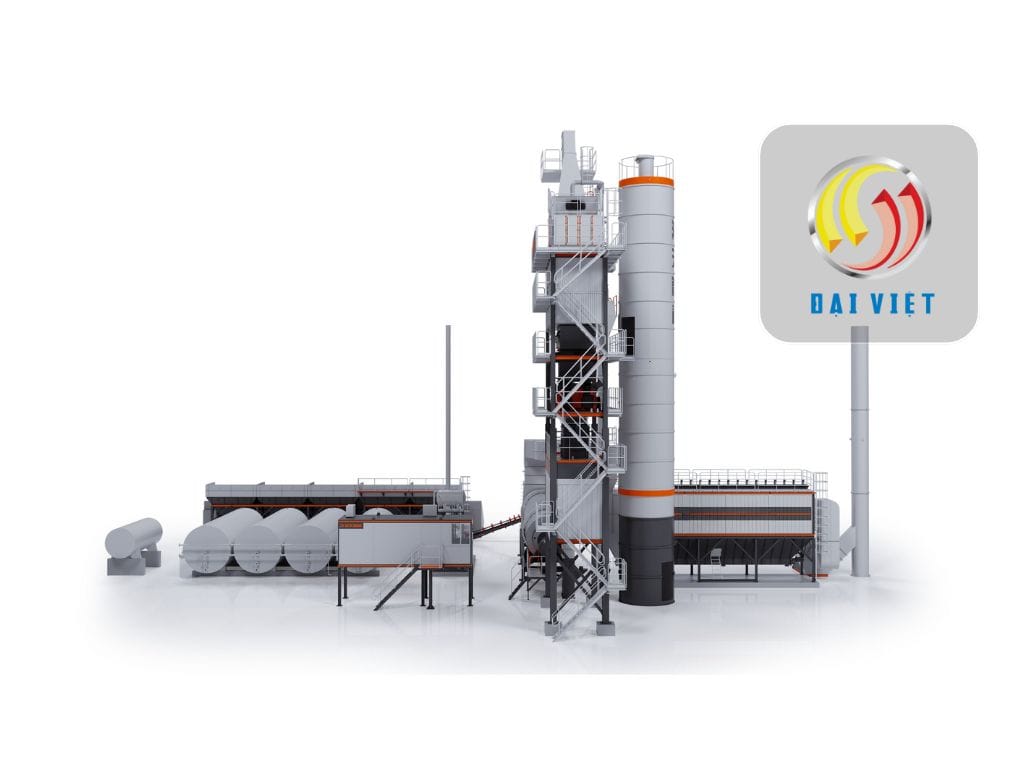

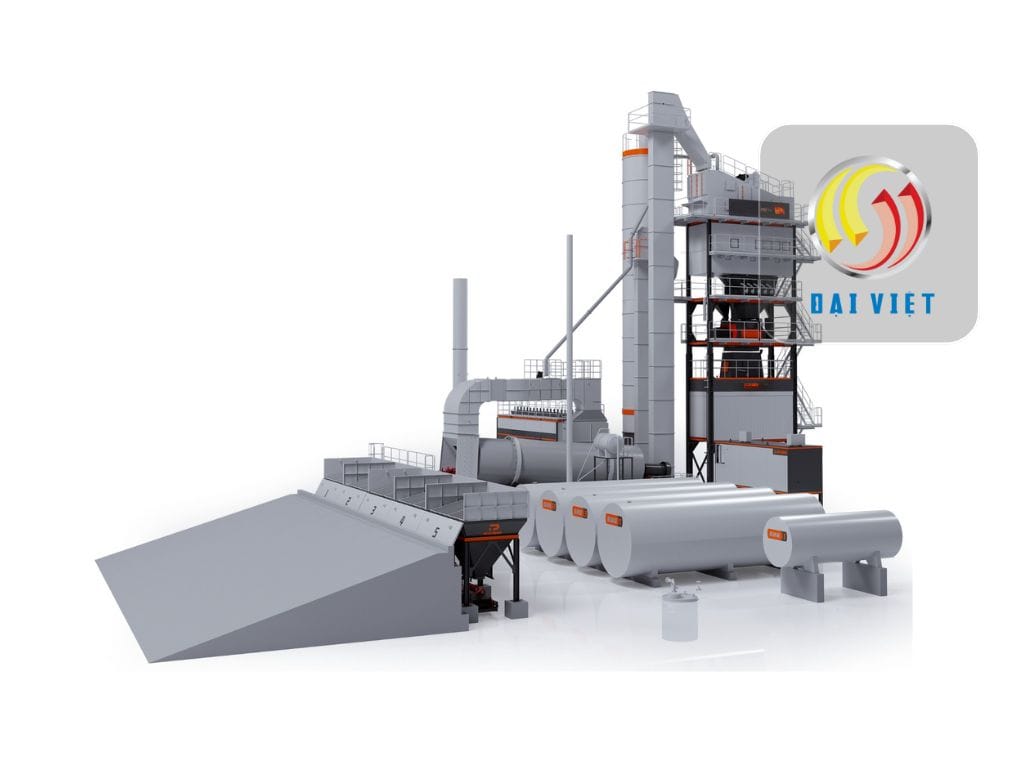

Tổng quan trạm trộn bê tông nhựa nóng LB Series

Trạm trộn bê tông nhựa nóng LB Series có tên tiếng anh là LB Series Asphalt Mixing Plant là dòng trạm trộn bê tông nhựa nóng dạng cưỡng chế theo từng mẻ, có độ chính xác cấp phối cao. Kiểm soát nhiệt độ tốt, thiết kế ổn định, bền, hoạt động liên tục nhiều giờ. Trạm có máy trộn kích thước lớn hơn so với các dòng phổ thông, giúp tăng năng suất và nâng cao hiệu quả trộn. Cụm định lượng ba điểm cân kết hợp công nghệ bù sai số rơi mang đến độ chính xác cao, phù hợp cho sản xuất bê tông nhựa chất lượng cao tại các công trình như:

• Đường cao tốc
• Quốc lộ, tỉnh lộ
• Mặt đường đô thị
• Sân bay, bến bãi

Tóm lại, trạm trộn bê tông nhựa Asphalt là thiết bị có độ chính xác cấp phối cao, tạo ra hỗn hợp đồng đều và ổn định nhờ hệ thống tự động hóa toàn bộ. Trạm chuyên sản xuất các loại bê tông nhựa nóng như C12.5, C19, C25, SMA, BTNC… đáp ứng yêu cầu thi công những tuyến đường chịu tải lớn. Với dải công suất từ 100 – 400 tấn/giờ, thiết bị phù hợp cho các dự án giao thông quy mô trung bình đến lớn, đảm bảo năng suất và chất lượng thi công ổn định lâu dài..

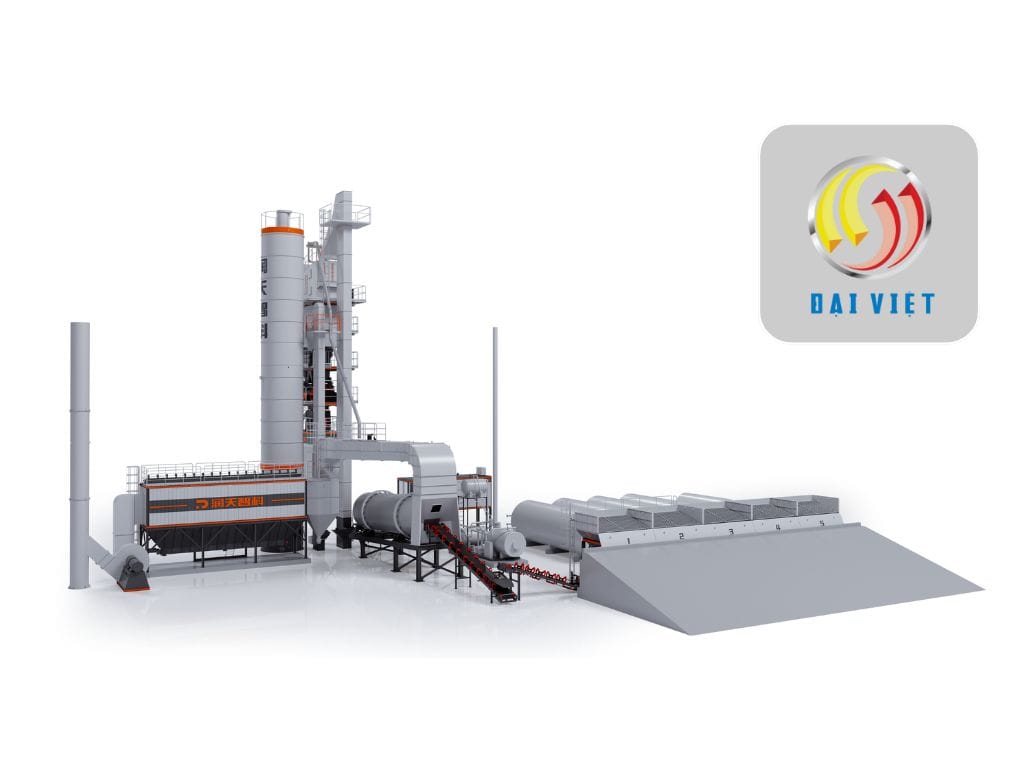

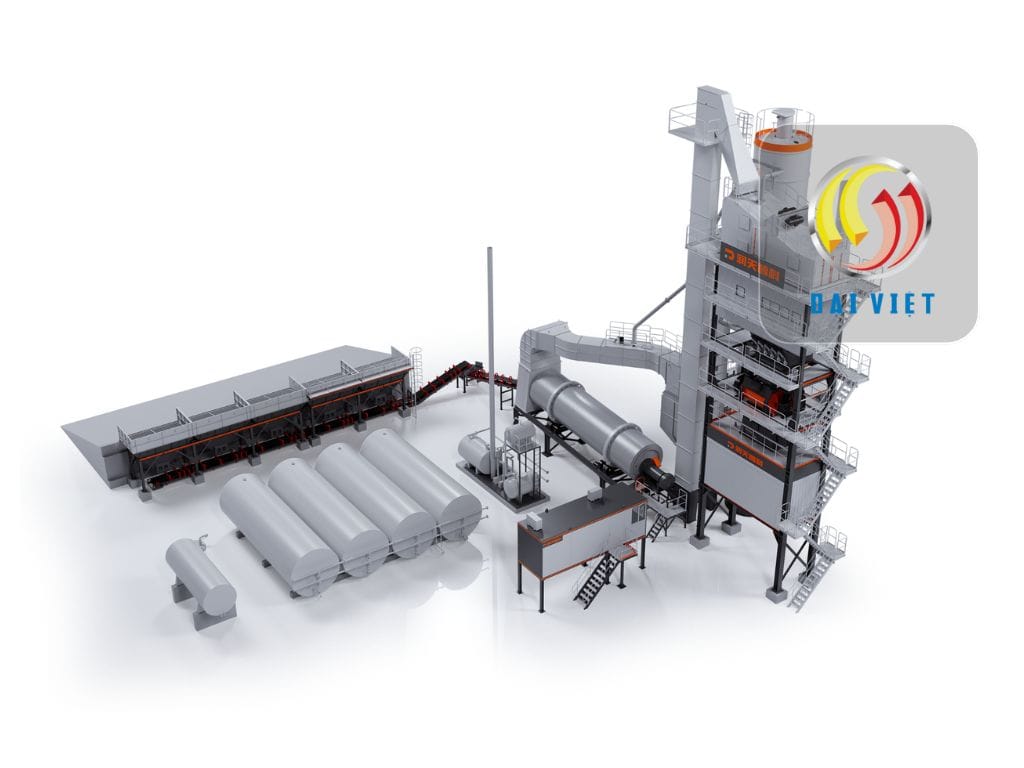

Các module chức năng chính của trạm trộn bê tông nhựa nóng LB Series

Trạm trộn bê tông nhựa nóng Asphalt được thiết kế với cấu tạo chính gồm 7 cụm thiết bị hay còn gọi là module chắc năng chính, nhằm đảm bảo quá trình sản xuất bê tông nhựa nóng diễn ra đồng bộ và hiệu quả. Bao gồm: Hệ thống cấp liệu nguội; Hệ thống sấy; Hệ thống lọc bụi; Hệ thống cân – trộn chính; Hệ thống bồn chứa, cấp nhựa đường; Hệ thống silo chứa thành phẩm bê tông nhựa nóng; Hệ thống điều khiển PLC – HMI. Xem chi tiết từng module chức năng cụ thể bên dưới.

1. Hệ thống cấp liệu nguội của trạm trộn bê tông nhựa nóng

Hệ thống cấp liệu nguội là nơi đá và cốt liệu được phân loại, bỏ đá quá cỡ hoặc tạp chất trước khi đưa vào hệ thống, nhằm ổn định năng suất và chất lượng hỗn hợp. Đây là một trong những module chức năng chính quan trọng của trạm trộn bê tông nhựa nóng LB Series (Trạm bê tông Asphalt). Chức năng chính của cụm cấp liệu nguội là:

• Cấp chính xác đá và cốt liệu theo từng cỡ hạt vào hệ thống trộn.
• Phân loại và dự trữ vật liệu để trạm hoạt động liên tục, tránh gián đoạn.
• Điều chỉnh tỷ lệ cấp liệu theo công thức bê tông nhựa nóng yêu cầu, đảm bảo độ chính xác cấp phối.

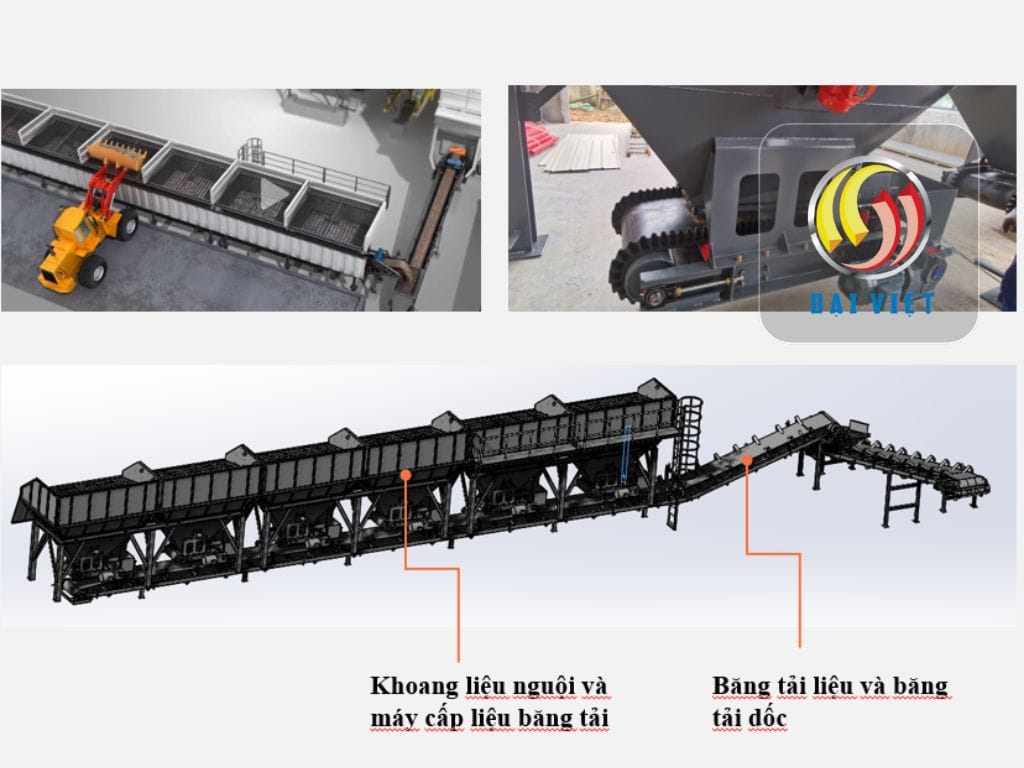

Các thiết bị chính trong hệ thống cấp liệu nguội

• Phễu chứa cốt liệu có dung tích mỗi phễu là 15 m³, chia đá thành nhiều ngăn theo cỡ hạt. Phễu có cảm ứng báo mức chống tràn, chống hụt liệu và trang bị thiết bị chống vòm vật liệu, giúp ngăn hiện tượng kẹt, tắc cốt liệu, đảm bảo cấp liệu liên tục, không gián đoạn mẻ trộn. Phễu cấp liệu nguội có lớp lưới chắn, giúp loại bỏ các tạp chất hoặc vật liệu có kích thước lớn.
• Máy cấp liệu băng tải điều khiến biến tần giúp điều chỉnh tốc độ nhằm cân đối tỷ lệ cấp liệu, chống lệch băng, tiết kiệm điện.
• Băng tải cấp liệu giúp vận chuyển đá từ phễu lên hệ thống sấy, gồm băng tải liệu và băng tải dốc.

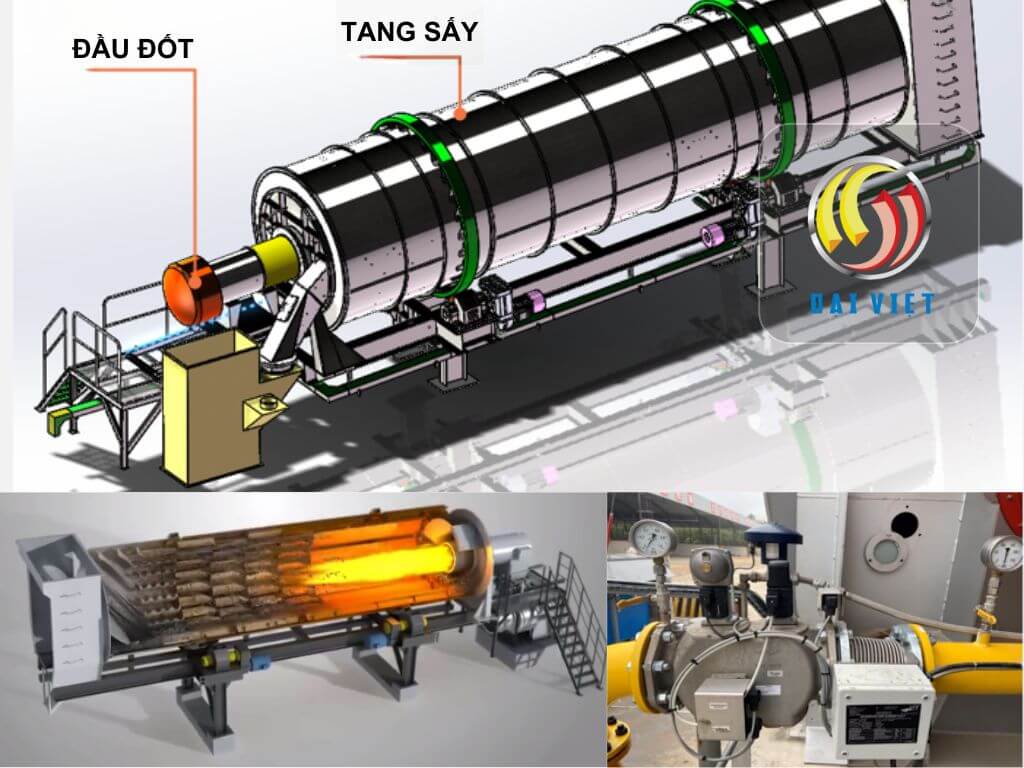

2. Hệ thống sấy trạm trộn bê tông nhựa nóng

Hệ thống buồng sấy là nơi cốt liệu được sấy khô hoàn toàn và đưa nhiệt độ về mức phù hợp để trộn với nhựa đường. Cụ thể với bitum thông thường nhiệt độ cốt liệu cần khoảng 140–160°C nhằm tối ưu hóa hiệu suất năng lượng và giảm lượng nhiên liệu tiêu thụ. Vì cốt liệu phải nóng để nhựa đường bao phủ đều tạo nên hỗn hợp đồng đều, bền vững, chất lượng.

Ưu điểm hệ thống sấy của trạm trộn bê tông nhựa nóng LB Series:

• Cánh sấy độc quyền dạng vít, đưa cốt liệu vào trong lò mang lại nhiệt độ xả đồng đều hơn, hiệu suất nhiệt cao hơn và mức tiêu thụ dầu thấp hơn.
• Đầu đốt công nghệ phun sương áp suất thấp giúp tiết kiệm nhiên liệu.
• Xi lanh được làm bằng thép tấm lò có khả năng chịu nhiệt và chống mài mòn cao.
• Mức tiêu hao nhiên liệu mục tiêu chỉ 6,5 kg/tấn sản phẩm.
• Tang sấy kích thước lớn tăng năng suất sấy.
• Dầu nặng có thể đốt trực tiếp, không kén loại dầu
• Có thể chọn nhiều loại bộ đốt chức năng, không cần cải tạo

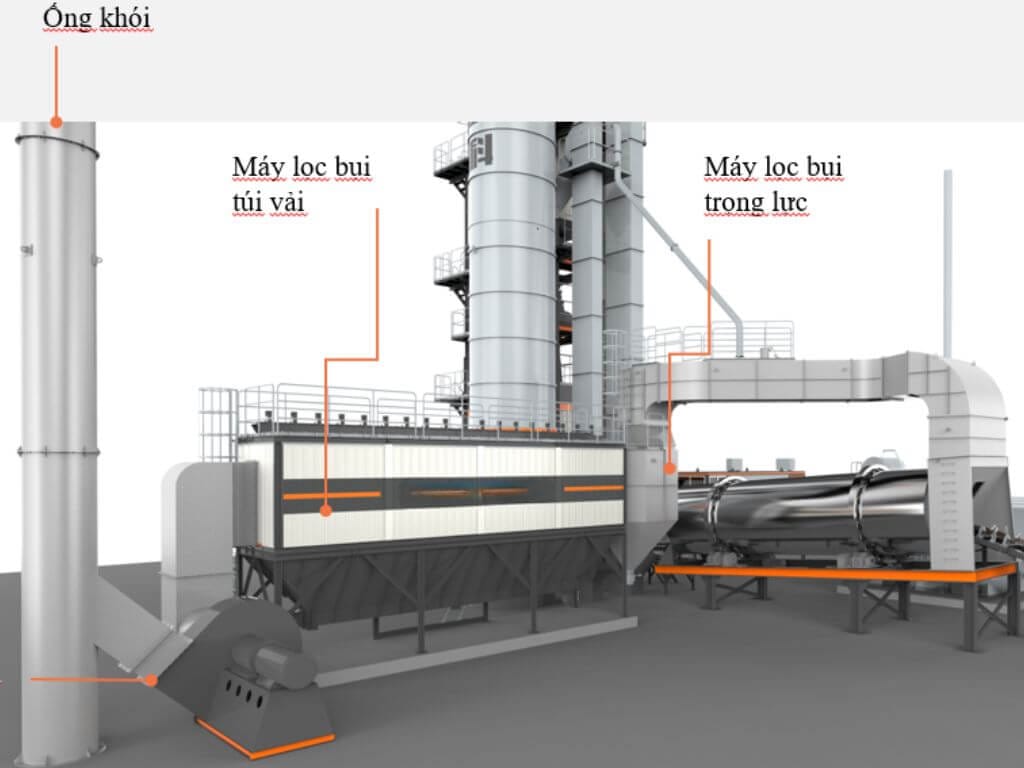

3. Hệ thống thu bụi của trạm trộn bê tông nhựa nóng

Hệ thống lọc bụi (Cyclone và túi lọc) đảm bảo nhiệm vụ vừa giảm bụi thải, vừa thu hồi bột khoáng (filler) để đưa lại vào phối trộn. Đây là bộ phận không thể thiếu của trạm trộn bê tông nhựa nóng LB Series.

• Bộ thu bụi sơ cấp + túi lọc khí quyển hiện đại: Cyclone dùng lực ly tâm tách bụi hạt to–trung bình, giảm tải và tránh quá nhiệt cho túi lọc. Phần bụi mịn còn lại được giữ lại tại túi lọc vải chịu nhiệt (Nomex/PTFE), với hệ thống giũ bụi xung khí nén giúp túi luôn thông thoáng. Nhờ lọc hai cấp, khí xả ra môi trường đạt độ sạch vượt tiêu chuẩn.
• Khí thải đạt chuẩn ≤ 20mg/m³, đạt tiêu chuẩn môi trường Việt Nam & châu Âu.
• Quạt hút mạnh, lưu lượng ổn định, giảm tiếng ồn.

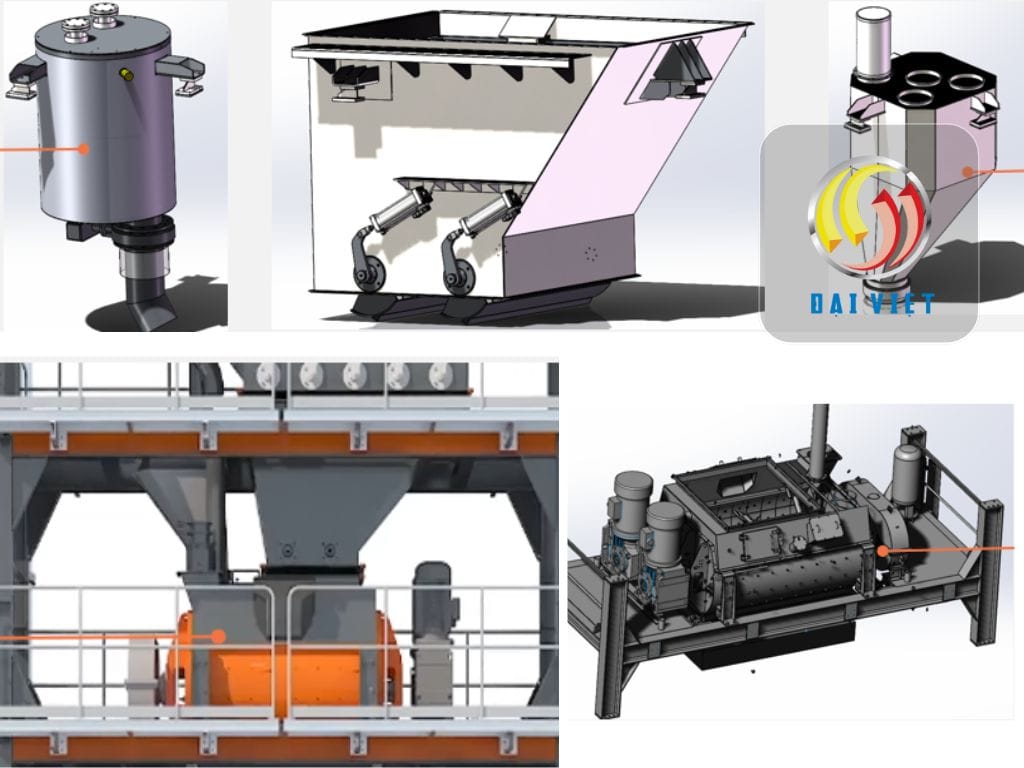

4. Hệ thống cân – trộn chính

Hệ thống cân – trộn nhằm cân cốt liệu, cân bột, cân nhựa và máy trộn cưỡng bức, nơi các nguyên liệu được trộn đều để tạo ra hỗn hợp bê tông nhựa chất lượng. Phần này nằm ở tháp trộn chính của trạm trộn bê tông nhựa nóng LB Series.

• Cân ba điểm cho cốt liệu, nhựa đường và bột khoáng.
• Sai số nhựa đường chỉ ±0,3%.
• Tự động bù sai số vật liệu bay hơi.
• Máy trộn trục đôi cánh hợp kim chống mài mòn.
• Thời gian trộn nhanh, hỗn hợp đồng nhất.
• Cửa xả thiết kế chống bám dính.
• Công suất sản xuất tối đa đến 100.000 tấn/năm.

5. Hệ thống bồn chứa, cấp nhựa đường

Hệ thống bồn chứa và cấp nhựa đường, giúp duy trì nhiệt độ và lưu lượng nhựa ổn định. Cụm này còn được gọi là hệ thống dẫn dầu nóng nhựa đường bao gồm: 2-3 silo chứa nhựa đường và 1 silo chứa dầu diesel làm nóng nhựa đường, 1 lò dầu dẫn nhiệt.

Vì thường nhựa đường ở nhiệt độ 160 độ mới chảy thành dạng lỏng, trộn với cốt liệu mới đạt MAC bê tông nhựa nóng. Do đó trong trạm trộn bê tông nhựa nóng LB Series thường có gia nhiệt kép gồm: Gia nhiệt chính bằng dầu tải nhiệt và gia nhiệt phụ đến các silo nhựa bằng dây điện trở tạo nhiệt, thường làm từ hợp kim nichrome (Ni–Cr) (mayso). Dầu tải nhiệt làm nóng toàn bộ bồn nhựa. Dây mayso điện duy trì nhiệt và chống đông cục bộ, giúp hệ thống cấp nhựa luôn ổn định, không tắc và luôn giữ đúng nhiệt độ trộn.

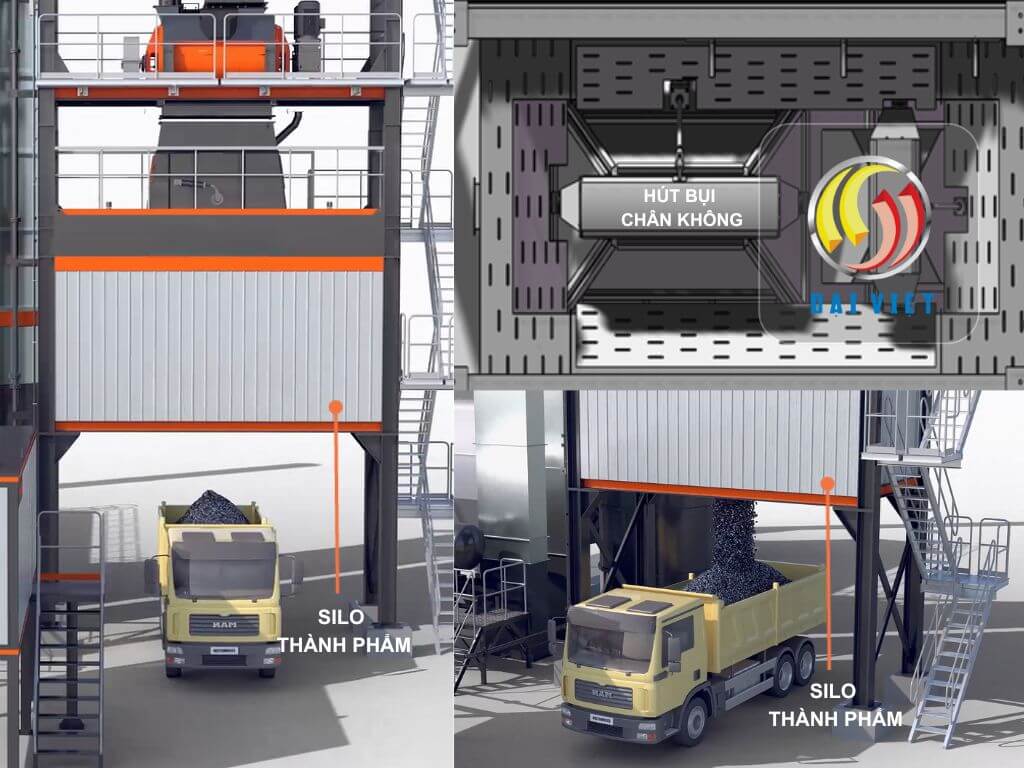

6. Hệ thống Silo thành phẩm chứa bê tông nhựa nóng

Hệ thống silo chứa bê tông nhựa nóng là nơi sản phẩm được giữ nóng trước khi xả ra công trường. Silo thành phẩm dùng để giữ nóng hỗn hợp bê tông nhựa nóng sau khi trộn xong, giúp xe tải lấy hàng liên tục mà không làm gián đoạn cối trộn. Đây cũng là module chức năng chính của trạm trộn bê tông nhựa nóng LB Series.

7. Hệ thống trung tâm điều khiển PLC tự động

Đây là bộ phận cấu tạo trạm trộn bê tông nhựa nóng LB quan trọng giúp việc vận hành toàn bộ trạm ổn định, hiệu quả. Cấu tạo của cụm này gồm phòng điều khiển và hệ thống điều khiển.

• Máy chủ sử dụng hai bộ máy tính điều hành, thiết kế hai máy hai điều khiển, đảm bảo chuyển đổi không lỗi
• Điều khiển PLC tích hợp toàn bộ, kết nối chặt chẽ các bộ phận, đảm bảo điều khiển thống nhất
• Hệ thống BCS7 của Boshuo: PLC CPU / phần mềm máy chủ, các khởi động từ, cầu dao và rơ le đều sử dụng thương hiệu ABB

Đặc điểm nổi bật của trạm trộn bê tông nhựa nóng LB Series

• Thiết kế mô – đun giảm diện tích & tối ưu lắp đặt.
• Thiết kế kín áp bảo vệ môi trường, chống bụi hiệu quả.
• Hệ thống sấy hiệu suất cao – giảm tiêu hao nhiên liệu.
• Tự động hóa cao – định lượng siêu chính xác.
• Máy trộn lớn tăng năng suất và độ ổn định hỗn hợp.

Ứng dụng của trạm trộn bê tông nhựa nóng

LB Series phù hợp cho:

• Cao tốc – quốc lộ – tỉnh lộ
• Đường đô thị và khu công nghiệp
• Bãi đỗ – sân bay – bến bãi
• Sản xuất nhựa nóng, Polymer, SMA, RAP
