Sản xuất gạch không nung từ chất thải: Tro bay, xỉ than, bùn đỏ

Trong bối cảnh ngành xây dựng Việt Nam đang chuyển hướng sang các giải pháp bền vững, sản xuất gạch không nung từ chất thải như tro bay, xỉ than, và bùn đỏ đang nổi lên như một phương pháp đầy triển vọng. Những chất thải công nghiệp này, vốn là bài toán môi trường nan giải, có thể được tái chế chất thải thành vật liệu xây dựng giá trị, góp phần giảm ô nhiễm, tiết kiệm tài nguyên, và đáp ứng nhu cầu ngày càng tăng về vật liệu xây dựng bền vững.

Gạch không nung, với ưu điểm không cần nung ở nhiệt độ cao, không chỉ giảm khí thải carbon mà còn tận dụng hiệu quả các chất thải như tro bay, xỉ than, và bùn đỏ để tạo ra sản phẩm đạt tiêu chuẩn. Cùng phân tích chi tiết tiềm năng của việc sản xuất gạch không nung từ chất thải, lợi ích, thách thức, và các yếu tố kỹ thuật cần đảm bảo, với trọng tâm là từ khóa sản xuất gạch không nung từ chất thải và các từ khóa liên quan như “gạch không nung”, “tro bay”, “xỉ than”, “bùn đỏ”, và “tái chế chất thải”.

Tổng Quan Về Gạch Không Nung và Tái Chế Chất Thải Công Nghiệp

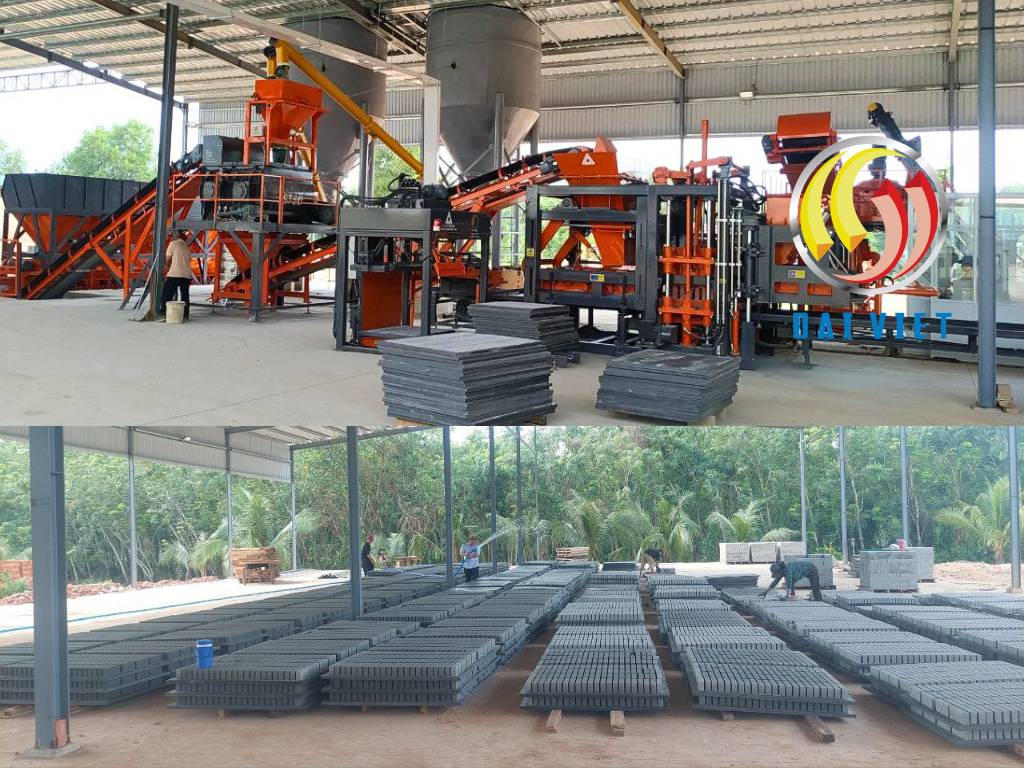

Hình ảnh sản xuất gạch không nung từ chất thải

Gạch không nung là loại vật liệu xây dựng được sản xuất bằng cách ép chặt hỗn hợp nguyên liệu (xi măng, cát, phụ gia, và nước) mà không cần nung ở nhiệt độ cao, giúp tiết kiệm năng lượng và giảm khí thải so với gạch nung truyền thống. Các loại gạch không nung phổ biến bao gồm gạch block, gạch tự chèn, gạch bê tông, và gạch terrazzo, được sử dụng trong xây dựng tường, vỉa hè, và trang trí.

Tro bay, xỉ than, và bùn đỏ là các chất thải công nghiệp từ nhà máy nhiệt điện, luyện kim, và sản xuất nhôm, gây ra nhiều vấn đề môi trường nếu không được xử lý đúng cách. Tuy nhiên, những chất thải này có thành phần hóa học phù hợp để làm nguyên liệu trong sản xuất gạch không nung từ chất thải:

• Tro bay: Là chất thải rắn từ quá trình đốt than trong nhà máy nhiệt điện, chứa silica (SiO₂), alumina (Al₂O₃), và oxit sắt (Fe₂O₃), có tính chất giống xi măng, phù hợp làm chất kết dính hoặc chất độn. Xem kỹ hơn: Tro bay là gì? 8 ứng dụng tiêu biểu nhất.
• Xỉ than: Là phần cặn rắn còn lại sau khi đốt than, giàu silica và có kích thước hạt tương tự cát, có thể thay thế cát hoặc đá dăm trong hỗn hợp gạch.
• Bùn đỏ: Là chất thải từ sản xuất alumin, chứa oxit sắt, alumina, và các hợp chất kiềm, có thể dùng làm chất độn hoặc chất tạo màu trong gạch không nung.

Tái chế chất thải công nghiệp vào sản xuất gạch không nung không chỉ giảm lượng chất thải chôn lấp mà còn mang lại lợi ích kinh tế và môi trường, hỗ trợ phát triển vật liệu xây dựng bền vững theo định hướng của Quyết định 2171/QĐ-TTg (2015) về thúc đẩy sản xuất và sử dụng gạch không nung tại Việt Nam.

Tiềm Năng Sản Xuất Gạch Không Nung Từ Tro Bay, Xỉ Than, Bùn Đỏ

Việc sử dụng tro bay, xỉ than, và bùn đỏ trong sản xuất gạch không nung từ chất thải có tiềm năng lớn nhờ nguồn cung dồi dào, tính chất vật lý hóa học phù hợp, và lợi ích kinh tế-môi trường.

Hình ảnh xỉ than tro bay sản xuất gạch không nung

Nguồn Cung Dồi Dào

Việt Nam có lượng chất thải công nghiệp lớn từ các ngành nhiệt điện và luyện kim:

• Tro bay: Theo thống kê, các nhà máy nhiệt điện than ở Việt Nam sản xuất khoảng 20–25 triệu tấn tro bay mỗi năm, nhưng chỉ 30–40% được tái sử dụng, phần còn lại chôn lấp hoặc thải ra môi trường.
• Xỉ than: Lượng xỉ than ước tính hàng chục triệu tấn mỗi năm, chủ yếu từ các nhà máy nhiệt điện và công nghiệp đốt than. Xỉ than có thể được nghiền mịn để thay thế cát hoặc đá dăm.
• Bùn đỏ: Các nhà máy alumin tại Tây Nguyên (như ở Đắk Nông, Lâm Đồng) thải ra hàng triệu tấn bùn đỏ mỗi năm, gây áp lực lớn lên môi trường do tính kiềm cao.

Nguồn chất thải dồi dào này là cơ hội để phát triển sản xuất gạch không nung từ chất thải, đặc biệt ở các khu vực gần nhà máy nhiệt điện hoặc alumin.

Tính Chất Vật Lý Hóa Học Phù Hợp

• Tro bay: Có kích thước hạt mịn (0,01–0,1 mm), giàu silica (50–70%) và alumina (15–25%), giúp tăng cường độ kết dính khi kết hợp với xi măng. Tro bay loại F (theo ASTM C618) đặc biệt phù hợp cho gạch không nung nhờ tính puzolan.
• Xỉ than: Kích thước hạt từ 0,5–5 mm, tương tự cát tự nhiên, có thể thay thế 30–70% cát trong hỗn hợp gạch. Xỉ than cũng chứa silica và oxit kim loại, tăng độ bền cơ học.
• Bùn đỏ: Chứa oxit sắt (30–50%) và alumina (15–20%), có thể làm chất độn hoặc tạo màu đỏ tự nhiên cho gạch. Tuy nhiên, tính kiềm cao (pH 10–13) yêu cầu xử lý trước khi sử dụng.

Những đặc tính này khiến tro bay, xỉ than, và bùn đỏ trở thành nguyên liệu lý tưởng trong sản xuất gạch không nung từ chất thải, đảm bảo gạch đạt tiêu chuẩn TCVN 6477:2016 (gạch bê tông).

Lợi Ích Kinh Tế và Môi Trường

• Kinh tế: Sử dụng chất thải giúp giảm chi phí nguyên liệu (cát, đá dăm) và chi phí xử lý chất thải. Ví dụ, tro bay và xỉ than thường có giá thấp hơn cát tự nhiên, giảm 10–20% chi phí sản xuất gạch.
• Môi trường: Tái chế chất thải giảm lượng chất thải chôn lấp, hạn chế ô nhiễm đất và nước. Sản xuất gạch không nung cũng giảm khí thải CO₂ so với gạch nung (tiết kiệm 0,2–0,3 tấn CO₂/tấn gạch).
• Xã hội: Tạo việc làm trong ngành tái chế và sản xuất, thúc đẩy phát triển kinh tế địa phương gần các khu vực có chất thải công nghiệp.

Quy Trình Sản Xuất Gạch Không Nung Từ Tro Bay, Xỉ Than, Bùn Đỏ

Hình ảnh sản xuất gạch không nung – Từ ý tưởng đến vận hành nhà máy

Quy trình sản xuất gạch không nung từ chất thải bao gồm các bước sau:

Chuẩn Bị Nguyên Liệu

• Tro bay: Sàng lọc để loại bỏ tạp chất (than chưa cháy, bụi), sấy khô để giảm độ ẩm dưới 1%. Kiểm tra thành phần hóa học để đảm bảo phù hợp (silica >50%).
• Xỉ than: Nghiền và sàng để đạt kích thước hạt 0,5–5 mm, rửa để loại bỏ bụi và tạp chất. Kiểm tra độ bền hạt theo TCVN 7572-10:2006.
• Bùn đỏ: Trung hòa tính kiềm bằng cách trộn với axit nhẹ hoặc vôi (đưa pH về 7–9), sấy khô, và nghiền mịn. Kiểm tra hàm lượng oxit sắt và kiềm.
• Nguyên liệu bổ sung: Xi măng (TCVN 2682:2009), cát sạch, phụ gia (chất tăng bền, chống thấm), và nước.

Lưu ý: Phân tích thành phần hóa học của chất thải tại phòng thí nghiệm để đảm bảo an toàn và chất lượng.

Phối Trộn Hỗn Hợp

Hỗn hợp được trộn trong máy trộn hành tinh hoặc trục ngang với tỷ lệ tiêu chuẩn (ví dụ: 10–20% xi măng, 30–50% tro bay, 20–40% xỉ than, 10–20% bùn đỏ, 8–12% nước). Thời gian trộn từ 3–5 phút để đảm bảo đồng nhất. Tỷ lệ nước/xi măng được kiểm soát trong khoảng 0,3–0,5.

Lưu ý: Sử dụng hệ thống cân đo tự động để đảm bảo tỷ lệ chính xác, tránh hiện tượng phân tầng.

Ép Định Hình

Hỗn hợp được đưa vào máy ép gạch không nung, sử dụng áp suất 15–30 MPa và tần số rung 3000–5000 vòng/phút để nén chặt thành gạch. Khuôn ép bằng thép đảm bảo kích thước và hình dạng đạt tiêu chuẩn (ví dụ: 190x90x90 mm cho gạch block).

Lưu ý: Kiểm tra độ mòn của khuôn và bôi trơn bằng dầu để giảm bám dính, đảm bảo bề mặt gạch mịn.

Bảo Dưỡng Gạch

Gạch được bảo dưỡng trong môi trường độ ẩm 90–98% và nhiệt độ 20–30°C trong 7–14 ngày. Tưới nước 2–3 lần/ngày hoặc dùng màng phủ để giữ ẩm, giúp tăng cường độ bền.

Lưu ý: Tránh phơi gạch dưới nắng nóng, có thể gây nứt do co ngót.

Kiểm Tra Chất Lượng

Gạch thành phẩm được kiểm tra độ bền nén (5–20 MPa), độ hút nước (<15%), và kích thước theo TCVN 6477:2016. Lấy mẫu định kỳ để phân tích trong phòng thí nghiệm.

Thách Thức Trong Sản Xuất Gạch Không Nung Từ Chất Thải

Hình ảnh gạch thẻ 6 lỗ của dây chuyền gạch không nung ở Bình Định

Mặc dù có tiềm năng lớn, sản xuất gạch không nung từ chất thải đối mặt với một số thách thức:

Chất Lượng Chất Thải Không Ổn Định

• Tro bay: Hàm lượng silica và than chưa cháy thay đổi tùy thuộc vào nguồn than và công nghệ đốt, ảnh hưởng đến độ kết dính.
• Xỉ than: Kích thước hạt và tạp chất không đồng đều, yêu cầu xử lý kỹ trước khi sử dụng.
• Bùn đỏ: Tính kiềm cao và hàm lượng kim loại nặng (như crôm, chì) có thể gây nguy hại nếu không được trung hòa.

Giải pháp: Thiết lập quy trình phân loại và xử lý chất thải trước khi sử dụng, phối hợp với phòng thí nghiệm để kiểm tra thành phần hóa học.

Công Nghệ và Thiết Bị

Sản xuất gạch không nung từ chất thải đòi hỏi máy móc hiện đại (máy trộn, máy ép áp suất cao) và kỹ thuật viên lành nghề. Nhiều nhà máy nhỏ thiếu thiết bị hoặc kinh nghiệm, dẫn đến gạch không đạt tiêu chuẩn.

Giải pháp: Đầu tư vào dây chuyền tự động hóa với hệ thống PLC để kiểm soát phối trộn và ép. Đào tạo kỹ thuật viên về vận hành và bảo trì.

Chấp Nhận Thị Trường

Gạch không nung từ chất thải thường bị nghi ngờ về chất lượng so với gạch nung truyền thống. Người tiêu dùng và nhà thầu cần được thuyết phục về độ bền và tính an toàn.

Giải pháp: Cung cấp chứng nhận chất lượng (TCVN 6477:2016) và thực hiện các dự án thí điểm để chứng minh hiệu quả.

Chi Phí Ban Đầu

Việc xử lý chất thải (sàng lọc, trung hòa, sấy khô) và đầu tư thiết bị có thể làm tăng chi phí ban đầu, gây khó khăn cho các doanh nghiệp nhỏ.

Giải pháp: Tận dụng hỗ trợ từ các chương trình tái chế của chính phủ và hợp tác với nhà máy nhiệt điện, alumin để giảm chi phí nguyên liệu.

Lưu Ý Khi Sản Xuất Gạch Không Nung Từ Chất Thải

Hình ảnh gạch không nung thành phẩm QT10 ở Hà Tĩnh

Để đảm bảo hiệu quả trong sản xuất gạch không nung từ chất thải, cần chú ý:

Kiểm Soát Chất Lượng Nguyên Liệu

• Phân tích thành phần hóa học của tro bay, xỉ than, và bùn đỏ trước khi sử dụng. Loại bỏ kim loại nặng hoặc chất độc hại bằng phương pháp rửa hoặc trung hòa.
• Kiểm tra độ ẩm và kích thước hạt để đảm bảo hỗn hợp đồng nhất.

Tối Ưu Hóa Quy Trình Sản Xuất

• Sử dụng hệ thống tự động hóa (PLC) để kiểm soát tỷ lệ phối trộn, áp suất ép, và thời gian rung.
• Điều chỉnh tỷ lệ chất thải (30–70%) để cân bằng giữa chất lượng và chi phí.

Đảm Bảo An Toàn và Môi Trường

• Lắp đặt hệ thống hút bụi và xử lý nước thải trong quá trình sản xuất để giảm ô nhiễm.
• Tuân thủ Nghị định 40/2019/NĐ-CP về bảo vệ môi trường và Nghị định 44/2016/NĐ-CP về an toàn lao động.

Bảo Trì Dây Chuyền

• Kiểm tra định kỳ máy trộn, máy ép, và khuôn để tránh mòn hoặc hư hỏng.
• Vệ sinh thiết bị sau mỗi ca để giảm bám dính chất thải.

Xu Hướng Phát Triển Trong Sản Xuất Gạch Không Nung Từ Chất Thải

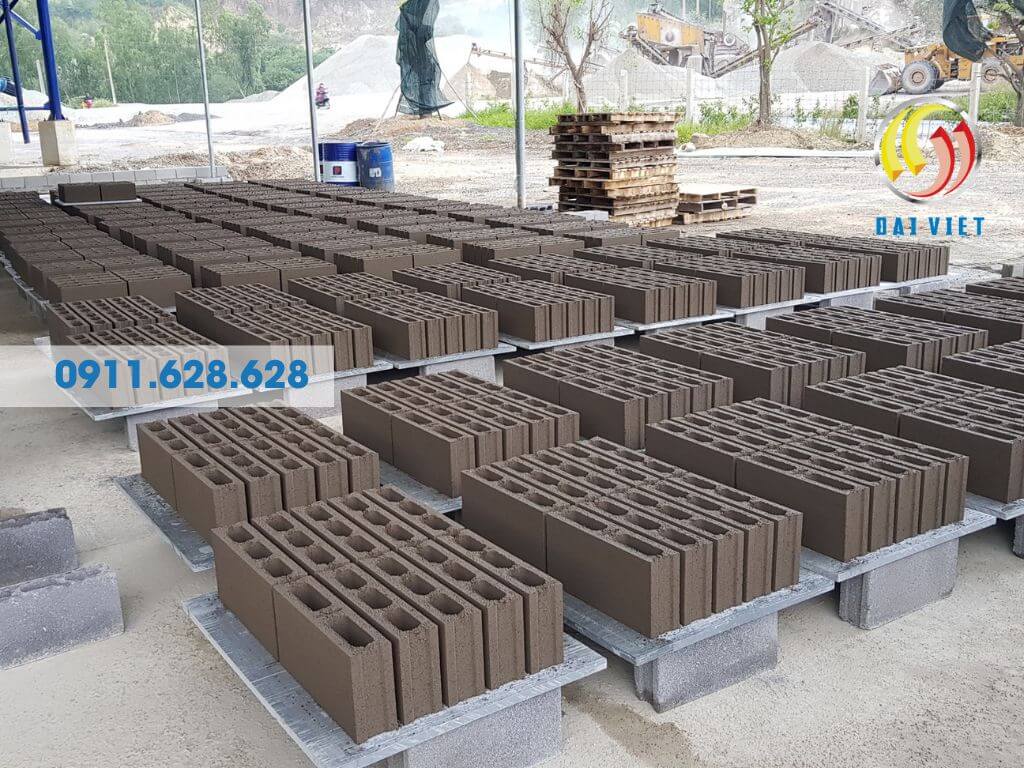

Hình ảnh dây chuyền làm gạch không nung gạch 4 lỗ ở Khánh Hòa

Để nâng cao hiệu quả sản xuất gạch không nung từ chất thải, ngành công nghiệp đang hướng tới:

• Tự Động Hóa Quy Trình: Sử dụng hệ thống PLC và cảm biến giúp kiểm soát chính xác tỷ lệ phối trộn, áp suất ép, và bảo dưỡng, giảm sai sót và tăng năng suất.
• Phát Triển Gạch Chuyên Dụng: Sản xuất gạch không nung chống thấm, cách âm, hoặc tự chèn từ chất thải để đáp ứng các công trình hiện đại.
• Chính Sách Hỗ Trợ: Chính phủ Việt Nam đang khuyến khích tái chế chất thải thông qua các chính sách như Quyết định 2171/QĐ-TTg, tạo điều kiện cho doanh nghiệp đầu tư vào sản xuất gạch không nung từ chất thải.

Sản xuất gạch không nung từ chất thải như tro bay, xỉ than, và bùn đỏ là một giải pháp đầy tiềm năng, kết hợp lợi ích kinh tế, môi trường, và xã hội. Với nguồn cung chất thải dồi dào, tính chất vật lý hóa học phù hợp, và công nghệ sản xuất ngày càng hiện đại, phương pháp này không chỉ giải quyết bài toán ô nhiễm mà còn cung cấp vật liệu xây dựng bền vững cho ngành xây dựng Việt Nam. Tuy nhiên, để khai thác tối đa tiềm năng, cần vượt qua các thách thức về chất lượng chất thải, công nghệ, và chấp nhận thị trường. Bằng cách tuân thủ các yêu cầu kỹ thuật, tối ưu hóa quy trình, và tận dụng chính sách hỗ trợ, sản xuất gạch không nung từ chất thải sẽ góp phần quan trọng vào tương lai xanh và bền vững.

Cập nhật nội dung bài viết ngày: 06/06/2025. Đây là một bài viết tổng quan, thông tin mang tính chất tham khảo. Hãy liên hệ 0911.628.628 để được tư vấn chuyên sâu và chính xác hơn về Dây chuyền sản xuất gạch không nung chất lượng nhất hiện nay!

Xem bài viết tương tự cùng chủ đề:

• Dây Chuyền Sản Xuất Gạch Không Nung Từ Chất Thải Công Nghiệp
• Vấn Nạn Rác Thải Xây Dựng và Hướng Giải Quyết Phù Hợp
• Nghiền Rác Thải Xây Dựng: Giải Pháp Chấm Dứt Đổ Trộm Xà Bần
