Bộ phận cân nhựa đường chính xác cao được xem là một trong những hệ thống quan trọng nhất trong dây chuyền trộn asphalt hiện đại. Bởi độ chính xác của tỷ lệ nhựa đường ảnh hưởng trực tiếp đến chất lượng asphalt thành phẩm. Chỉ cần sai lệch nhỏ trong quá trình định lượng cũng có thể làm thay đổi tính ổn định và độ bền mặt đường. Cùng xem phân tích chi tiết ngay dưới đây với Đại Việt JSC.

Vai trò của bộ phận cân nhựa đường trong trạm trộn Asphalt

Bất kỳ trạm trộn bê tông nhựa nào cũng phải tuân thủ tỷ lệ phối trộn nghiêm ngặt giữa cốt liệu, bột khoáng và nhựa đường. Trong đó, nhựa đường đóng vai trò là chất kết dính quyết định độ bền và khả năng chịu tải của mặt đường. Vì vậy, bộ phận cân nhựa đường chính xác cao giúp kiểm soát chính xác lượng nhựa được đưa vào mỗi mẻ trộn.

Nếu tỷ lệ nhựa đường không được kiểm soát đúng, hỗn hợp asphalt có thể bị thiếu hoặc thừa nhựa. Điều này không chỉ ảnh hưởng đến chất lượng mặt đường mà còn làm tăng chi phí vật liệu trong quá trình sản xuất. Cụ thể:

• Đảm bảo tỷ lệ phối trộn chính xác: Mỗi công thức asphalt đều quy định hàm lượng nhựa đường cụ thể, thường dao động từ 4 - 7% theo khối lượng cốt liệu. Bộ phận cân nhựa đường chính xác cao giúp duy trì tỷ lệ này ổn định trong suốt quá trình sản xuất.
• Ổn định chất lượng bê tông nhựa: Khi lượng nhựa đường được kiểm soát chính xác, hỗn hợp asphalt sẽ đạt được độ dẻo, độ bám dính và khả năng chống nứt tốt hơn.
• Giảm lãng phí vật liệu: Nhựa đường là thành phần có chi phí cao trong hỗn hợp asphalt. Hệ thống cân chính xác giúp hạn chế tình trạng sử dụng dư nhựa, từ đó tối ưu chi phí sản xuất.
• Đảm bảo tính đồng nhất giữa các mẻ trộn: Trong thi công đường bộ, sự đồng đều của hỗn hợp asphalt là yếu tố quan trọng để tránh hiện tượng phân tầng hoặc giảm tuổi thọ mặt đường.

Nhờ những vai trò này, bộ phận cân nhựa đường chính xác cao giúp kiểm soát chặt chẽ tỷ lệ nhựa - cốt liệu trong từng mẻ trộn, từ đó đảm bảo chất lượng hỗn hợp bê tông nhựa ổn định và đồng đều, vận hành trạm trộn asphalt hiệu quả.

Xem thêm: Quy trình vận hành trạm trộn bê tông nhựa nóng hiệu quả

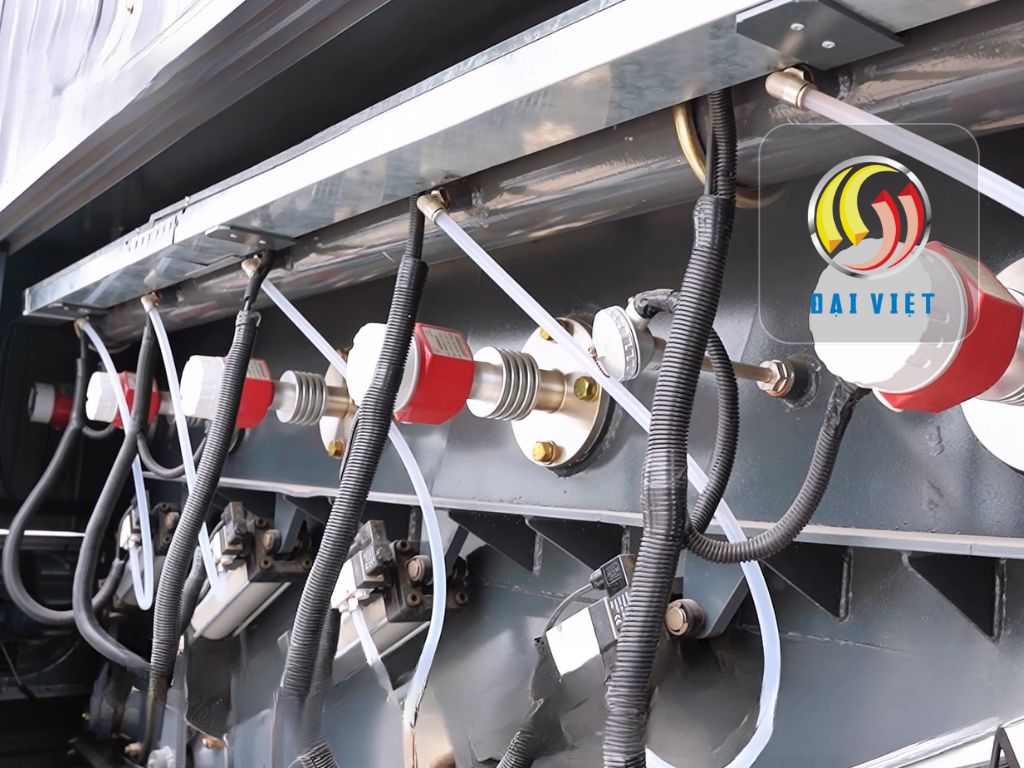

Cấu tạo và nguyên lý hoạt động của bộ phận cân nhựa đường chính xác cao

Để đảm bảo độ chính xác cao, hệ thống cân nhựa đường được trang bị các thiết bị đo lường và điều khiển tự động, phối hợp nhằm định lượng đúng theo công thức thiết kế. Bộ phận này thường được tích hợp trong tháp trộn và kết nối trực tiếp với hệ thống điều khiển trung tâm.

Bồn cân nhựa đường

Bồn cân là nơi chứa lượng nhựa đường cần định lượng trước khi đưa vào thùng trộn. Đây là bộ phận quan trọng giúp đo khối lượng nhựa đường một cách chính xác trước khi xả vào mẻ trộn.

• Bồn cân của bộ phận cân nhựa đường chính xác cao thường được gia nhiệt bằng dầu truyền nhiệt nhằm duy trì nhiệt độ ổn định của nhựa đường.
• Thành bồn được thiết kế cách nhiệt tốt để tránh thất thoát nhiệt trong quá trình vận hành.
• Một số hệ thống còn được trang bị tấm chống mài mòn nhằm tăng tuổi thọ thiết bị.

Cảm biến cân (Loadcell)

Loadcell là thiết bị đo lực chuyển đổi trọng lượng nhựa đường thành tín hiệu điện. Tín hiệu này được gửi về bộ điều khiển để tính toán chính xác khối lượng vật liệu. Nhờ khả năng đo lường nhạy và ổn định, loadcell giúp hệ thống cân phản hồi nhanh với mọi thay đổi của lượng nhựa trong bồn cân.

• Bộ phận cân nhựa đường chính xác cao thường sử dụng loadcell 3 điểm nhằm đảm bảo độ ổn định và giảm sai số đo.
• Cảm biến có khả năng đo trọng lượng với sai số rất nhỏ, giúp nâng cao độ chính xác định lượng.
• Khi kết hợp với bộ điều khiển tự động, loadcell có thể theo dõi liên tục quá trình cấp nhựa đường.

Bơm nhựa đường và van điều khiển

Bơm nhựa đường giúp vận chuyển nhựa từ bồn chứa đến bồn cân. Lưu lượng nhựa được kiểm soát thông qua hệ thống van và biến tần. Việc điều chỉnh tốc độ bơm linh hoạt giúp quá trình cấp nhựa diễn ra êm và hạn chế sai số khi gần đạt khối lượng yêu cầu.

• Bơm biến tần cho phép điều chỉnh lưu lượng chính xác theo từng giai đoạn cấp liệu.
• Van điều khiển có thể thực hiện định lượng thô và định lượng tinh, giúp hạn chế sai số khi đạt khối lượng yêu cầu.
• Hệ thống này của bộ phận cân nhựa đường chính xác cao giúp nhựa đường được cấp ổn định và tránh hiện tượng quá tải trong bồn cân.

Hệ thống điều khiển tự động

Toàn bộ quá trình cân nhựa đường được giám sát bởi hệ thống điều khiển trung tâm của trạm trộn. Người vận hành có thể theo dõi dữ liệu định lượng theo thời gian thực và điều chỉnh thông số khi cần thiết.

• Máy tính điều khiển sẽ nhận tín hiệu từ loadcell và tự động dừng cấp nhựa khi đạt khối lượng cài đặt.
• Phần mềm điều khiển còn có chức năng bù sai số rơi vật liệu, giúp tăng độ chính xác định lượng.
• Người vận hành có thể theo dõi toàn bộ quá trình cân nhựa trên màn hình điều khiển.

Nhờ sự kết hợp của các thiết bị này, bộ phận cân nhựa đường chính xác cao có thể hoạt động ổn định và đảm bảo độ chính xác cho từng mẻ trộn asphalt. Điều này góp phần duy trì chất lượng hỗn hợp bê tông nhựa đồng đều trong suốt quá trình sản xuất.

Xem thêm: Cấu tạo và công nghệ trạm trộn bê tông nhựa nóng

Nguyên lý hoạt động của bộ phận cân nhựa đường

Để hiểu rõ hơn vai trò của hệ thống cân nhựa đường, cần nắm được cách thức vận hành của thiết bị trong quá trình sản xuất. Quá trình này diễn ra hoàn toàn tự động và được kiểm soát bởi hệ thống điều khiển trung tâm của trạm trộn.

Nhờ nguyên lý hoạt động thông minh của bộ phận cân nhựa đường chính xác cao, lượng nhựa đường trong mỗi mẻ trộn luôn được định lượng chính xác theo công thức thiết kế. Quy trình cân nhựa đường trong trạm trộn asphalt gồm các bước:

• Bơm nhựa từ bồn chứa đến bồn cân: Nhựa đường được gia nhiệt và bơm từ bồn chứa đến bồn cân thông qua hệ thống bơm chuyên dụng.
• Loadcell đo khối lượng nhựa đường: Khi nhựa đường được bơm vào bồn cân, cảm biến loadcell sẽ liên tục đo trọng lượng và truyền dữ liệu về hệ thống điều khiển.
• Điều khiển định lượng hai giai đoạn: Ban đầu hệ thống sẽ cấp liệu nhanh để đạt gần khối lượng yêu cầu. Sau đó chuyển sang chế độ cấp chậm để đạt độ chính xác cao.
• Xả nhựa đường vào thùng trộn: Khi đạt khối lượng cài đặt, van xả sẽ mở để nhựa đường chảy vào thùng trộn cùng với cốt liệu và bột khoáng.

Quy trình này giúp bộ phận cân nhựa đường chính xác cao duy trì độ chính xác cho từng mẻ trộn, đảm bảo chất lượng hỗn hợp asphalt. Nhờ đó, tỷ lệ nhựa đường trong hỗn hợp luôn ổn định theo công thức thiết kế đã được phê duyệt.

Xem thêm: Cấu tạo và nguyên lý hoạt động của hệ thống cấp liệu trạm trộn Asphalt

Công nghệ cân nhựa đường chính xác cao trong trạm asphalt hiện đại

Cùng với sự phát triển của công nghệ tự động hóa, hệ thống cân nhựa đường ngày càng được cải tiến để đạt độ chính xác cao hơn. Các trạm trộn asphalt hiện đại thường áp dụng nhiều giải pháp công nghệ nhằm giảm sai số trong quá trình định lượng, bao gồm:

Công nghệ cân điện tử nhiều điểm

Hệ thống cân điện tử của bộ phận cân nhựa đường chính xác cao sử dụng nhiều điểm loadcell giúp phân bố lực đều và giảm sai lệch khi đo khối lượng vật liệu. Cấu trúc cân dạng module giúp việc bảo trì và hiệu chuẩn thiết bị trở nên dễ dàng hơn.

• Thiết kế cân 3 điểm giúp tăng độ ổn định của hệ thống cân.
• Sai số định lượng có thể đạt mức 0,3%, đáp ứng yêu cầu sản xuất asphalt chất lượng cao.

Công nghệ định lượng thứ cấp

Một số trạm trộn hiện đại áp dụng phương pháp định lượng thứ cấp động nhằm tăng độ chính xác trong quá trình cân nhựa đường. Nhờ đó, tỷ lệ nhựa và cốt liệu luôn được duy trì ổn định.

• Hệ thống sẽ kiểm tra lại khối lượng nhựa sau khi định lượng lần đầu.
• Nếu phát hiện sai lệch, bộ điều khiển sẽ tự động điều chỉnh lượng nhựa cần bổ sung.

Hệ thống giám sát và bù sai số

Trong quá trình cấp liệu, vật liệu có thể bị rơi hoặc bay hơi do nhiệt độ cao. Vì vậy, hệ thống điều khiển hiện đại thường tích hợp chức năng bù sai số. Công nghệ này giúp nâng cao độ chính xác của bộ phận cân nhựa đường chính xác cao trong trạm trộn asphalt.

• Phần mềm điều khiển sẽ tính toán lượng vật liệu rơi sau khi đóng van.
• Hệ thống tự động điều chỉnh khối lượng cấp liệu để đạt giá trị chính xác.

Xem chi tiết: Công nghệ trạm trộn asphalt thế hệ mới

Các yếu tố ảnh hưởng đến độ chính xác của hệ thống cân nhựa đường

Mặc dù được thiết kế với độ chính xác cao, hệ thống cân nhựa đường vẫn có thể bị ảnh hưởng bởi nhiều yếu tố trong quá trình vận hành. Việc kiểm soát các yếu tố này giúp duy trì độ chính xác và kéo dài tuổi thọ thiết bị. Những yếu tố này cần được kiểm tra định kỳ để đảm bảo bộ phận cân nhựa đường chính xác cao luôn hoạt động ổn định.

• Nhiệt độ nhựa đường: Nhựa đường có độ nhớt thay đổi theo nhiệt độ. Khi nhiệt độ không ổn định, dòng chảy của nhựa có thể bị ảnh hưởng và gây sai lệch trong quá trình cân.
• Rung động của thiết bị: Rung động từ máy trộn hoặc băng tải có thể làm sai lệch tín hiệu từ loadcell. Vì vậy, hệ thống cân thường được lắp đặt trên khung đỡ riêng để giảm rung.
• Hiệu chuẩn cảm biến: Loadcell cần được hiệu chuẩn định kỳ để đảm bảo độ chính xác đo lường. Việc kiểm tra định kỳ giúp phát hiện sớm các sai lệch trong hệ thống cân.

Trong dây chuyền sản xuất bê tông nhựa nóng, bộ phận cân nhựa đường chính xác cao nhờ sự kết hợp giữa cảm biến loadcell, bơm biến tần và hệ thống điều khiển tự động, quá trình định lượng nhựa đường ngày càng đạt độ chính xác cao hơn.

Nếu doanh nghiệp đang tìm kiếm giải pháp trạm trộn asphalt hiện đại, việc lựa chọn thiết bị có hệ thống cân chính xác là yếu tố quan trọng giúp nâng cao hiệu quả sản xuất và chất lượng công trình.

Để được tư vấn chi tiết về trạm trộn bê tông nhựa nóng và công nghệ cân nhựa đường chính xác cao, hãy liên hệ ngay Đại Việt JSC qua hotline: 0911.628.628 để được cung cấp giải pháp thiết bị asphalt hiện đại hàng đầu Việt Nam.
