Máy nghiền nón: Cấu tạo, nguyên lý và ứng dụng trong nghiền đá cứng

Máy nghiền nón là máy gì? Dùng để nghiền loại đá nào, lắp đặt ở vị trí nào trong dây chuyền nghiền đá xây dựng. Bài viết Đại Việt chia sẻ ngay dưới đây giúp giải đáp toàn bộ thắc mắc của quý khách hàng khi tìm hiểu thông tin về loại máy nghiền này.

Thông tin chung về máy nghiền nón

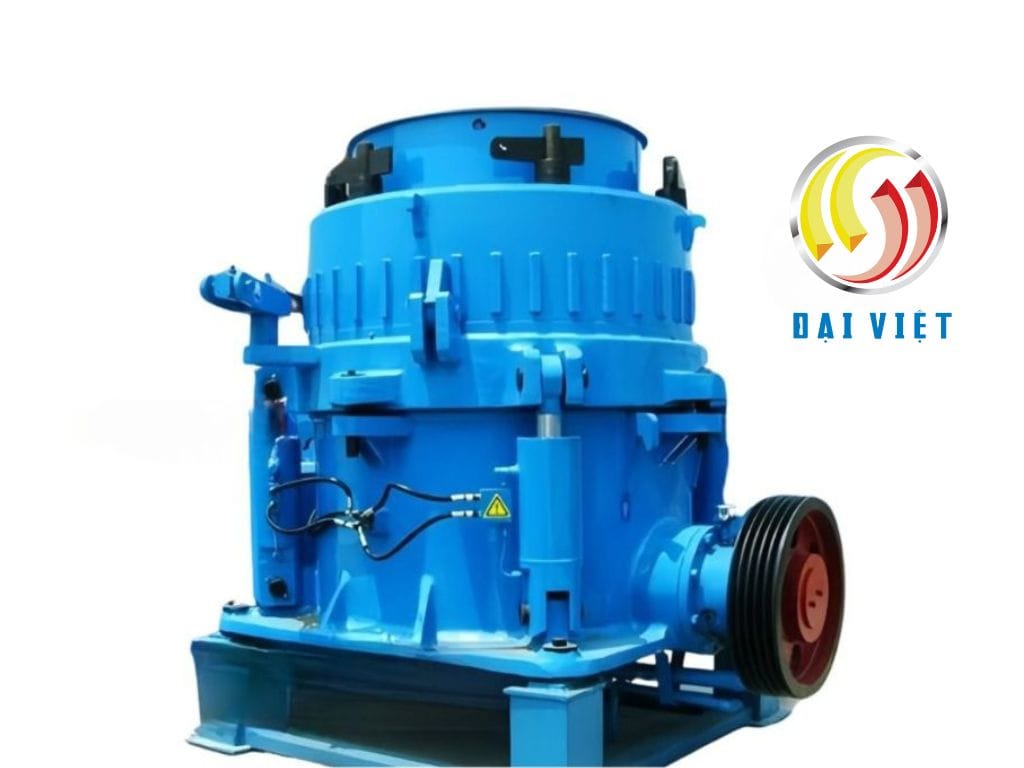

Hình ảnh máy nghiền nón nghiền côn nghiền đá

1. Máy nghiền nón là gì?

Máy nghiền nón (Cone Crusher) là thiết bị nghiền đá kiểu nén, hoạt động dựa trên chuyển động quay lệch tâm của trục chính và má nghiền hình nón, nhằm ép và vỡ đá giữa nón trong và nón ngoài. Về bản chất, máy này chính là máy nghiền côn vẫn thường gọi trong các dây chuyền nghiền đá cứng, nghiền các loại đá granite và đá bazan. Máy nghiền thứ cấp này thường đứng sau máy nghiền hàm khi vật liệu đá thô đầu vào lớn, hoặc đứng ngay đầu dây chuyền khi vật liệu nhỏ.

Dải kích thước đá thô đầu vào tầm 150 – 300 mm thường dùng máy nghiền nón phá để làm vỡ kích thước như dạng máy nghiền sơ cấp. Sau đó có máy nghiền nón thứ cấp xử lý vật liệu đầu vào khoảng 50 – 150 mm, tiếp theo là máy nghiền nón tinh xử lý vật liệu đầu vào từ 20 – 50 mm. Như vậy riêng nghiền nón đã có 3 loại máy theo cấp độ khác nhau.

Video về máy nghiền nón bản chất là tên gọi khác của máy nghiền côn. Xem đầy đủ video tại đây

Qua video trên, bạn có thể thấy máy nghiền nón thường được bố trí đa dạng các vị trí như đầu dây chuyền, sau nghiền sơ cấp hoặc nghiền tinh. Máy kết hợp cùng các thiết bị khác trong dây chuyền nghiền đá nghiền cát lắp đặt gần các mỏ đá lớn, tại các nhà máy sản xuất đá xây dựng, bê tông nhựa, bê tông thương phẩm. Đặc biệt máy nghiền nón phù hợp nghiền đá cứng như: granite, bazan, quặng sắt, quặng đồng…

2. Cấu tạo máy nghiền nón

Máy nghiền nón chính là máy nghiền côn có cấu tạo gồm các bộ phận chính sau:

• Trục chính: Gắn nón nghiền di động.

• Nón nghiền trong (nón động): Chuyển động lệch tâm để ép đá.

• Nón nghiền ngoài (nón tĩnh): Cố định, tạo mặt tiếp xúc ép.

• Bệ máy, bạc trục, cơ cấu điều chỉnh khe xả và hệ thống truyền động.

Tùy thiết kế, có thể chia thành các loại: Nón lò xo; Nón thủy lực; Nón hồi chuyển (gyratory crusher). Xem chi tiết tại: Cấu tạo máy nghiền côn

Hình ảnh cấu tạo bên trong máy nghiền nón, nghiền côn

3. Nguyên lý hoạt động và ưu điểm của máy nghiền nón

Máy hoạt động theo nguyên lý: Trục chính của máy nghiền nón quay lệch tâm kéo theo nón nghiền di chuyển lắc tròn quanh trục đứng. Đá được nạp vào giữa hai má nghiền → bị ép và vỡ nhỏ dần trong vùng chóp nón. Sản phẩm sau nghiền rơi ra ở cửa xả dưới đáy máy.

Với nguyên lý hoạt động và cấu tạo của máy nghiền nón, giúp nghiền đá cứng ra các loại đá có dạng hạt đều, tỷ lệ hạt dẹt thấp. Hiệu suất nghiền cao, tiêu hao năng lượng thấp. Vận hành ổn định, ít hư hao linh kiện. Có thể điều chỉnh kích thước đầu ra dễ dàng qua khe xả. Máy nghiền phù hợp với đá cứng, sỏi cuội, granite, bazan…

So sánh với máy nghiền nón với các loại máy nghiền khác
